SUBWOOFER ATIVO DE 200 WATTS
Com esta montagem pretende-se construir um subwoofer activo de elevada potência (200W) que permite obter graves poderosos. A construção deste subwoofer está dividida em três módulos independentes:
- o filtro que vai seleccionar as baixas frequências
- o amplificador de potência que vai amplificar as frequências seleccionadas pelo filtro
- e a caixa onde vai ser colocado o altifalante.
FILTRO

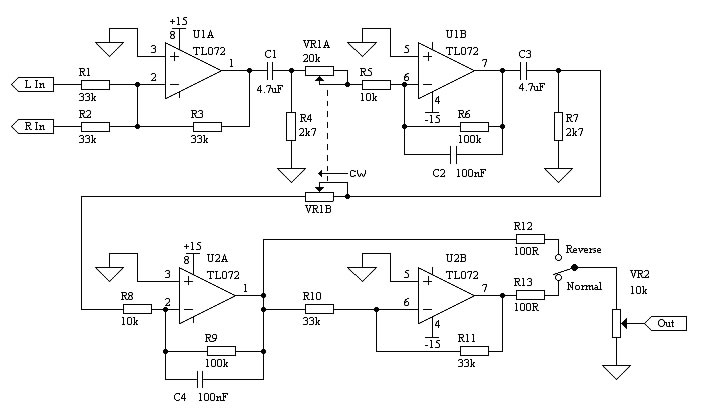

Figura 1 - Esquema do filtro

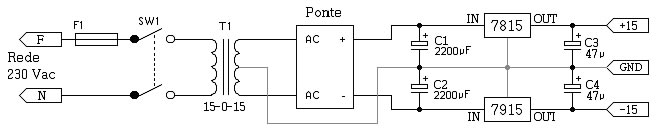

Figura 2 - Esquema da fonte do filtro
O filtro recebe um sinal áudio estéreo ou mono (sinal de baixo nível) e através de três amplificadores operacionais elimina as altas frequências deixando passar as baixas, o potenciómetro P1 serve para ajustar a banda de frequências que passam de 50Hz a 180Hz , o 4º amplificador operacional serve para inverter a fase do sinal, assim através do interruptor I1 pode-se seleccionar a fase do sinal 0º ou 180º, o que permite adequar a montagem ao local. Para alimentar o filtro utiliza-se a fonte da figura 3, em que os 15V positivos e os 15V negativos são obtidos com reguladores de tensão integrados (7815 e 7915 respectivamente). Dado que a potência para alimentar o filtro é reduzida os estabilizadores não necessitam de dissipador.

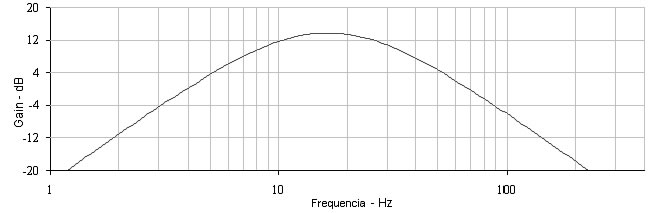

Figura 3 - Banda de passagem
AMPLIFICADOR

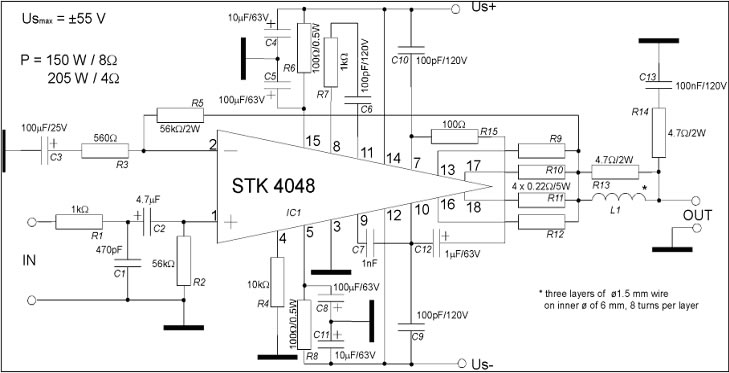

Figura 5 - Esquema do amplificador

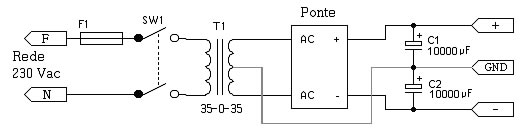

Figura 6 - Esquema da fonte do amplificador
Para simplificar a montagem utiliza-se um amplificador de potência integrado que possibilita baixos níveis de distorção utilizando poucos componentes adicionais. A bobine L1 é constituída por 3 camadas de 8 espiras de fio de 1.5mm de diâmetro em torno de um núcleo de ar de 6mm de diâmetro. Para o amplificador deve-se utilizar um bom dissipador e se necessário um ventilador

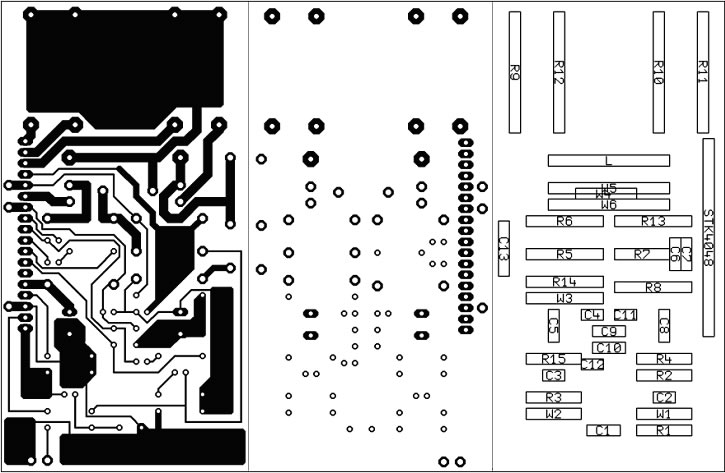

Figura 7 - Traçado do circuito impresso e implantação dos componentes do amplificador
CAIXA

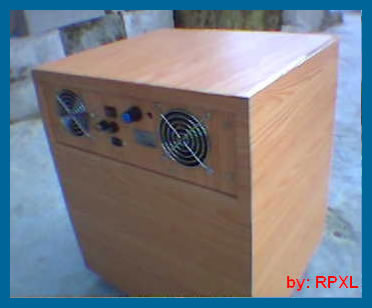

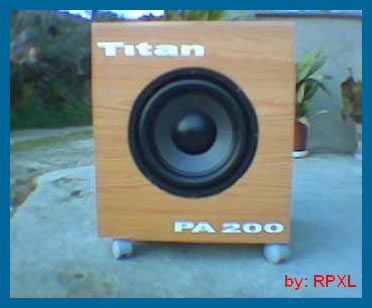

Para obter bons efeitos é necessário construir uma caixa de madeira de preferência MDF com espessura mínima de 1cm, a caixa deverá ser quadrada e com dois buracos, um na parte da frente e com diâmetro de acordo com o altifalante utilizado e um outro buraco situado na parte da frente ou em baixo ou atrás de diâmetro aproximadamente igual a 6cm destinado a servir de respiro. A parte electrónica do subwoofer (amplificador + filtro…) poderá ser colocada numa caixa exterior ao subwoofer ou então cria-se uma divisão na caixa do subwoofer , divisão que deverá ser totalmente independente através de uma tábua de divisão.
Lista de material
Material para o filtro
Resistências 1/2W ±5%
- R1, R2, R3, R10, R11 = 33KΩ
- R4, R7 = 2.7KΩ
- R5, R8 = 10KΩ
- R6, R9 = 100KΩ
- R12, R13 = 100Ω
Condensadores
- C1, C3 = 4.7μF
- C2, C4 = 100nF
Semicondutores
- U1A, U1B, U2A, U2B = TL072
Diversos
- Potênciometro VR2 = 10KΩ
- Potênciometro duplo VR1 = 20KΩ
- Comutador
Material para a fonte do filtro
Condensadores
- C1, C2 = 2200μF 25V
- C3, C4 = 47μF 25V
Semicondutores
- Regulador de tensão positiva 7815
- Regulador de tensão negativa 7915
- Ponte rectificadora
Diversos
- Transformador 230V / 2x15V
- Fusível 1A
Material para o amplificador
Resistências (as que não têm indicação são de 1/2W)
- R1, R7 = 1KΩ
- R2 = 56KΩ
- R3 = 560Ω R4 =10KΩ
- R5 = 56KΩ 2W
- R6, R8 = 100Ω
- R9, R10, R11, R12 = 0,22Ω 5W
- R13, R14 = 4,7Ω 2W
Condensadores
- C1 = 470pF
- C2 = 4,7μF 25V
- C3 = 100μF 25V
- C4, C11 = 10μF 63V
- C5, C8 = 100μF 63V
- C6, C9, C10 = 100pF 120V
- C7 = 1nF 63V
- C12 = 1μ 63V
- C13 = 100nF 120V
Semicondutores
- IC1 = STK4048
Diversos
- Dissipador
- Isolante
- Fio esmaltado de 1.5mm
Material para a fonte do amplificador
Condensadores
- C1, C2 = 10000μF 63V
Semicondutores
- Ponte rectificadora 6A/120V
Diversos
- Transformador 230V / 2x35V
- Fusível 6A
Outro material
Alto-falante de graves 200W |
 |
