IMPEDÂNCIA NA LIGAÇÃO DE ALTO-FALANTES.
Ligações de alto falantes de bobina simples
Em alguns casos utilizamos mais de um alto-falante em um mesmo canal de um amplificador ou rádio. Isto muitas vezes pode afetar o bom funcionamento do equipamento. Um equipamento pode ser afetado, se tiver conectado a sua saída, uma impedância menor do que a suportada por ele. Podemos explicar este fenômeno através de uma simples análise da 2a Lei de Ohm, onde:
R – resistência (Ohms -
)
Z – impedância (Ohms - )
U – tensão (Volts – V)
I – corrente (Ampère – A)
R = V / I ou no nosso caso Z = V / I portanto;
I = V / Z
com esta fórmula podemos ver que ao diminuirmos a impedância, temos um valor maior de corrente, e muitas vezes este valor não é suportado pelo equipamento. Devemos ter muito cuidado com associações de alto-falantes, respeitando sempre a impedância mínima do equipamento (amplificador, rádio, etc).

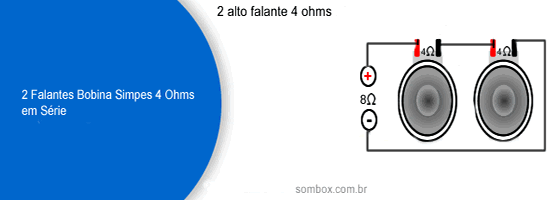

Associação em série PARA REALIZAR CALCULOS CLICK AQUI
A associação em série é muito utilizada no meio de áudio em geral, pois muitas vezes não possuímos equipamentos capazes de suportar baixos valores de impedância, o que nos faz utilizar uma associação em série. A associação em série resulta sempre em um aumento do valor da impedância, pois o resultado final de uma associação em série será a soma de todas as resistências (impedâncias) do sistema. Podemos calcular o resultado de uma associação em série a partir da seguinte fórmula:
Ztotal = Z1 + Z2 + Z3 + Z4 + ...... + Zn
Associação em paralelo PARA REALIZAR CALCULOS CLICK AQUI
A associação em paralelo é muito utilizada em casos onde se pode aplicar um baixo valor de impedância, pois com isso pode-se tirar um melhor aproveitamento do aparelho. Quanto menor for a impedância, maior será a potência fornecida pelo aparelho. Vale observar que todos equipamentos possuem um limite, e isto deve ser respeitado. O resultado da associação em paralelo pode ser obtido através da seguinte fórmula:
Esta fórmula pode ser utilizada com quantos alto-falantes forem necessários, porém se houverem apenas dois alto-falantes, pode-se utilizar a seguinte fórmula:
Caso todos os alto-falantes tenham o mesmo valor de impedância, basta dividir o valor da impedância pelo número de alto-falantes conforme a fórmula abaixo:
A associação em paralelo pode ser obtida através da seguinte ligação:
IMPORTANTE:
1 - A solda entre o fio e os terminais dos alto-falantes tem que ser de boa qualidade.
2 - Sempre respeitar as polaridades dos alto-falantes.
3 - Em caso da utilização de amplificadores de alto potência utilize fio de bitola grossa 10, 12 na ligações com os alto-falantes
4 - Para evitar a queima de woofers, drivers e tweters sempre faça a utilização de um crossover passivo ou ativo.

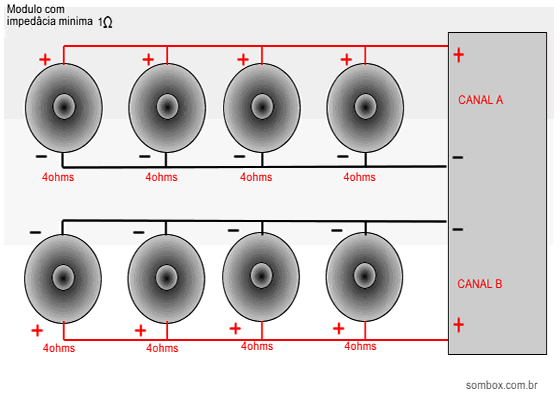

| Esse esquema de ligação é para 8 alto falantes de 18 Polegadas 4 ohms de 1100 WRMS para um modulo de 10.000 WRMS |
| |
 |
| |
| Ligações de alto falantes de dupla bobina |
Impedãncia:
A Maioria dos alto falantes automotivos é de 2ohms, 4ohms, 2+2ohms ou 4+4ohms e os profissionais de 4 e 8ohms, sendo assim a ligação dos falantes tem que ter a mesma impedância dos amplificadores, ou seja, se o módulo possui 2 saídas de 4ohms, você tem que ter dois falantes de 4ohms, um em cada canal.
Tecnicamente, impedância é o resultado da reatância capacitiva e da reatância indutiva em um determinado circuito. De uma maneira bastante resumida, impedância pode ser definida como a resistência elétrica (medida em Ohms) de um circuito por onde passa uma corrente alternada. Em um alto-falante essa resistência varia de acordo com a freqüência (medida em Hz) dessa corrente elétrica. E é justamente porque varia conforme a freqüência que a resistência de um alto-falante chama-se impedância (e não simplesmente resistência). Também por esse motivo você nunca vai conseguir medir a impedância de um alto-falante apenas usando um multímetro.
Bobina Dupla X Bobina Simples
A Bobina dupla foi inventada para poder combinar mais ligações apenas, ela tem o mesmo tamanho e potência da simples (no caso do mesmo modelo de falante) e por isso NÃO TOCA MAIS, as duas são iguais quanto à potência, e em alguns casos muda-se alguns poucos parametros do falante.
A Bobina dupla é dividida em 2, ou seja, tem 2 saídas, 2 pares (+) e (-) e pode ser ligada em Série ou Paralelo, já a bobina simples, pode ser ligada em série ou paralelo se combinar 2 ou mais falantes.
Ligação em paralelo:
O objetivo de se fazer uma ligação em paralelo é o de diminuir o valor da impedância. Quanto mais alto-falantes ligados em paralelo menor será a impedância. Para se ligar um ou mais alto-falantes em paralelo basta unir os pólos positivos com os pólos positivos e os negativos com os negativos, o valor final da impedância é calculado pela seguinte fórmula:
Z = 1 / [ (1/z1) + (1/z2) + ... (1/zn)]
onde:
Z = impedância final
z1 = z2 = zn = impedância nominal de cada alto-falante envolvido na ligação
* Em resumo, a ligação em Paralelo DIVIDE a impedância, onde 4 falantes dividido por 4ohms (caso forem 4ohms cada) ficaria então 4/4=1ohm, ou veja mais exêmplos de ligações mais abaixo.
Ligação em série: O objetivo de se ligar alto-falantes em série é aumentar o valor da impedância. Quanto mais alto-falantes ligados em série maior será a impedância. Para se ligar um ou mais alto-falantes em série, basta unir o pólo positivo do primeiro alto-falante com o pólo negativo do segundo alto-falante. Dessa forma, sobram dois pólos (um positivo e um negativo) os quais serão ligados ao amplificador. O valor final da impedância é calculado pela seguinte fórmula:
Z = z1 + z2 + ... zn
onde:
Z = impedância final
z1 = z2 = zn = impedância nominal de cada alto-falante envolvido na ligação
* Em resumo, a ligação em Série SOMA a impedância, onde por exêmplo 2 falantes de 4ohms em série, ficariam 4+4= 8ohms, ou veja mais exêmplos de ligações mais abaixo.
|
| |

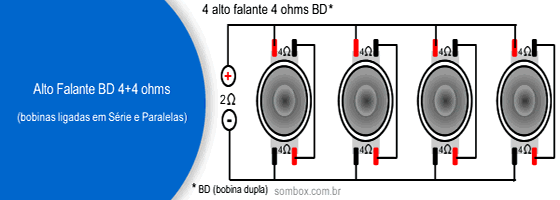

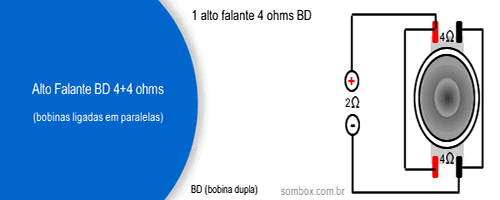

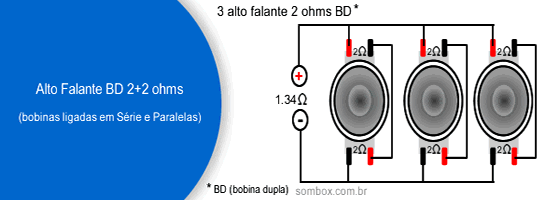

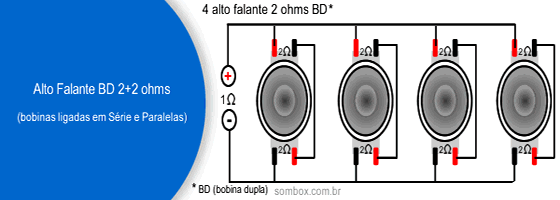

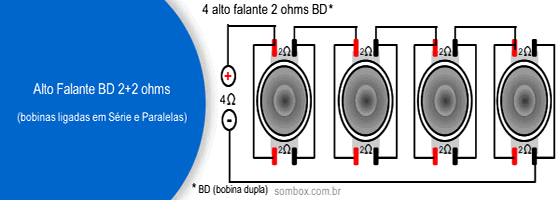

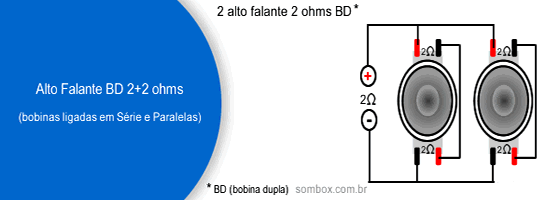

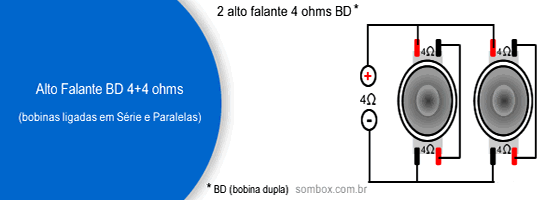

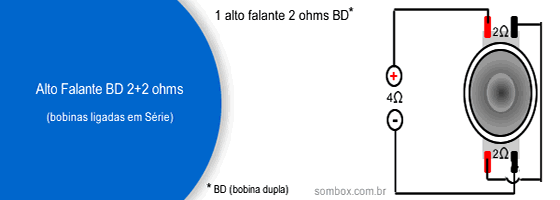

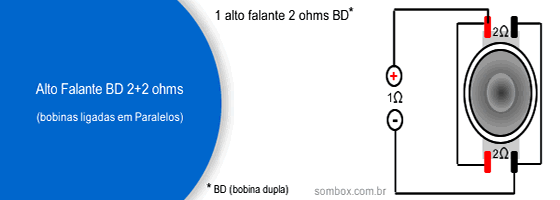

| LIGAÇÕES DE ALTO FALANTES COM BOBINAS DUPLAS (BD) |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |

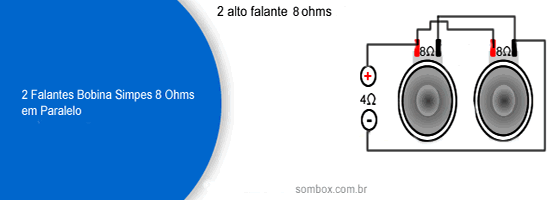

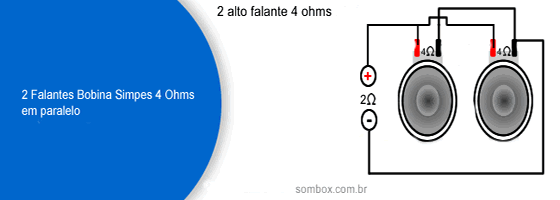

| LIGAÇÕES DE ALTO FALANTES COM BOBINAS SIMPLES |
| |
 |
| |
 |
| |
 |
|
